HƯỚNG DẪN SỬ DỤNG BỘ ĐIỀU KHIỂN TỤ BÙ 12 CẤP VÀ 8 CẤP APFC147

HƯỚNG DẪN SỬ DỤNG BỘ ĐIỀU KHIỂN TỤ BÙ 12 CẤP VÀ 8 CẤP APFC147

Bài viết hướng dẫn cài đặt và sử dụng của bộ điều khiển tụ bù  gồm các nội dung chính là thông số kỹ thuật chung, hướng dẫn đấu dây, cấu hình 2 mặt, manual. (Có video ở cuối bài)

HƯỚNG DẪN SỬ DỤNG BỘ ĐIỀU KHIỂN TỤ BÙ

1. THÔNG SỐ KỸ THUẬT

Hiển thị : 4 Số, LED 7 đoạn.

Nguồn nuôi : 90-550V AC, 50-60Hz

Dãy điện áp ngõ vào : 40-300V(L-N), 50-530V(L-L), 45-65Hz

Dãy dòng điện ngõ vào : 5A AC (MIN 50mA, MAX 6A), Chỉ sử dụng một CT

Điện trở : 20 mOhms

CT Sơ cấp :1-9999A( Cho CT.S=1); 5-9999A( Cho CT.S=5)

CT Thứ cấp :1 Hoặc 5A

Số lượng kênh relay :

  • Cho APFC147-108 : 8 Relay
  • Cho APFC147-112 : 12 Relay

Cảnh báo : Cảnh báo relay bật ON & ALM (Alarm) LED nhấp nháy (Tham khảo chỉ dẫn LED qua biểu đồ)

Phạm vi điều khiển :

  • Hệ số PF : -0.8 đến 0.8
  • Độ nhạy : 55 đến 100%
  • Thời gian bật : 1 đến 999s
  • Thời gian xã tụ : 1 đến 999s
  • Chương trình hoạt động : Auto / Linear / Rotation
  • Chế độ điều khiển : Tự động / Bằng tay
  • Tự động khởi tạo : Yes / No

Ngõ ra :

  • Ngõ ra relay
  • Chế độ cảnh báo : Thấp áp, quá áp, Lỗi cực tính CT
  • Bù dư, Bù thiếu.

Độ trễ điện áp :

  • 1 đến 10%
  • Hệ số công suất : 1 to 5%

Năng lượng tiêu thụ : 15 VA max.

Nhiệt độ môi trường :

  • Hoạt động :0oC đến 60oC
  • Lưu kho: -20oC đến 60oC

Độ ẩm :0% đến 95% độ ẩm bên ngoài

Vị trí lắp đặt : Trên mặt tủ

Độ chính xác: Hệ số công suất: ±0.01

Trọng lượng:

​2. KÍCH THƯỚC

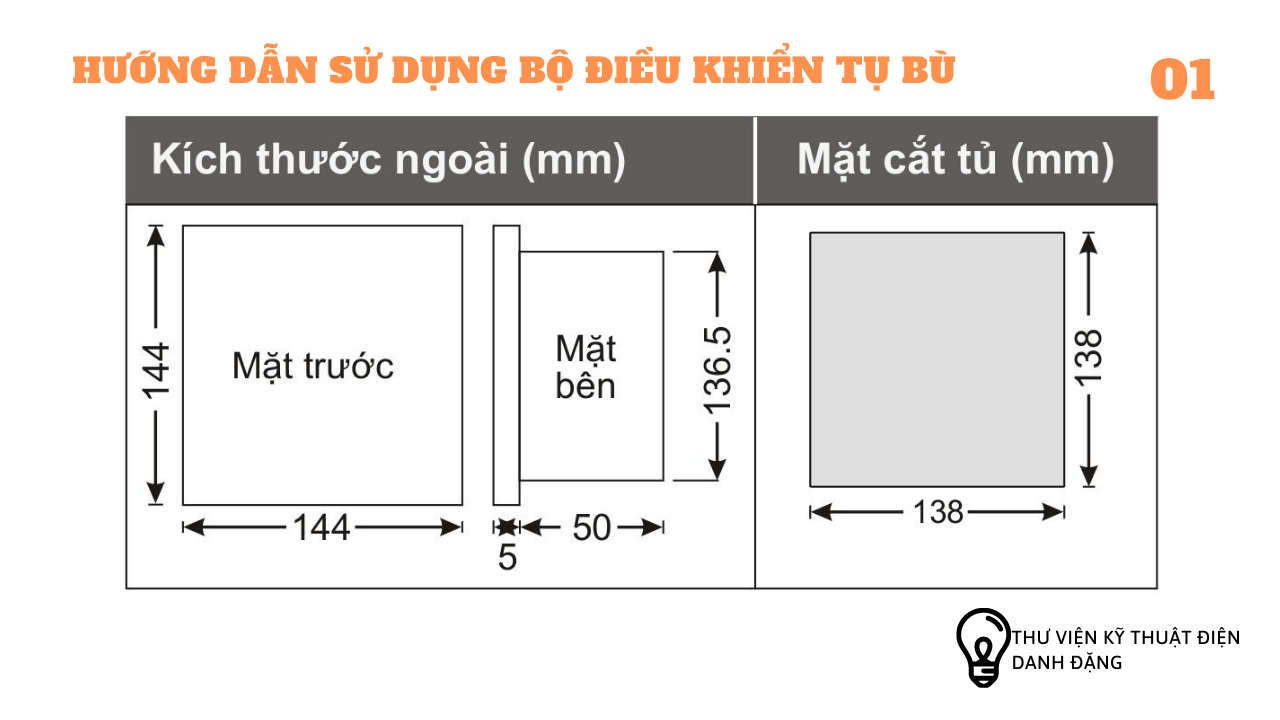

KÍCH THƯỚC BỘ ĐIỀU KHIỂN TỤ BÙ

3. THÔNG TIN CHỈ DẪN MẶT TRƯỚC

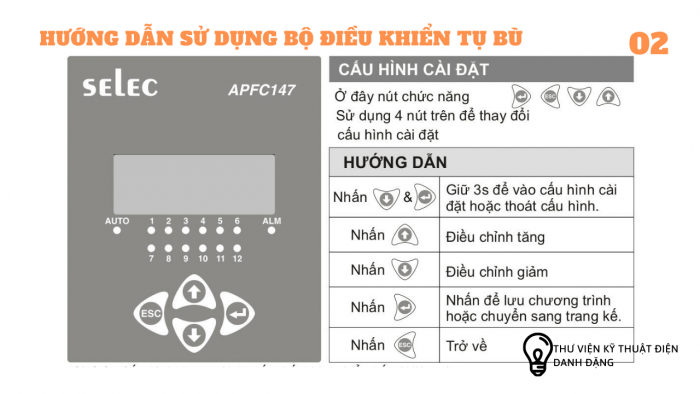

THÔNG TIN CHỈ DẪN MẶT TRƯỚC

Chú ý : Cấu hình được cài đặt tốt nhất khi đã hiểu hết tài liệu này

4. CHỈ DẪN LED

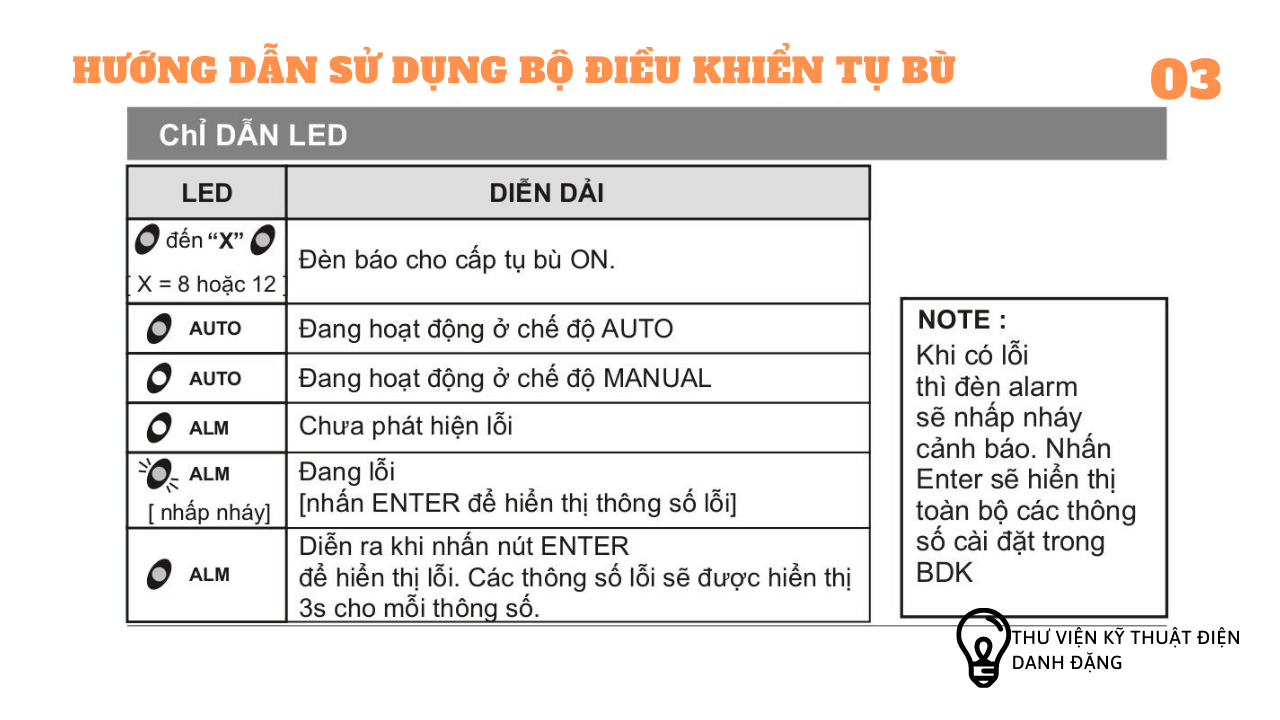

CHỈ DẪN LED BỘ ĐIỀU KHIỂN TỤ BÙ

5. CÁCH TRA SỐ SERIAL NUMBER

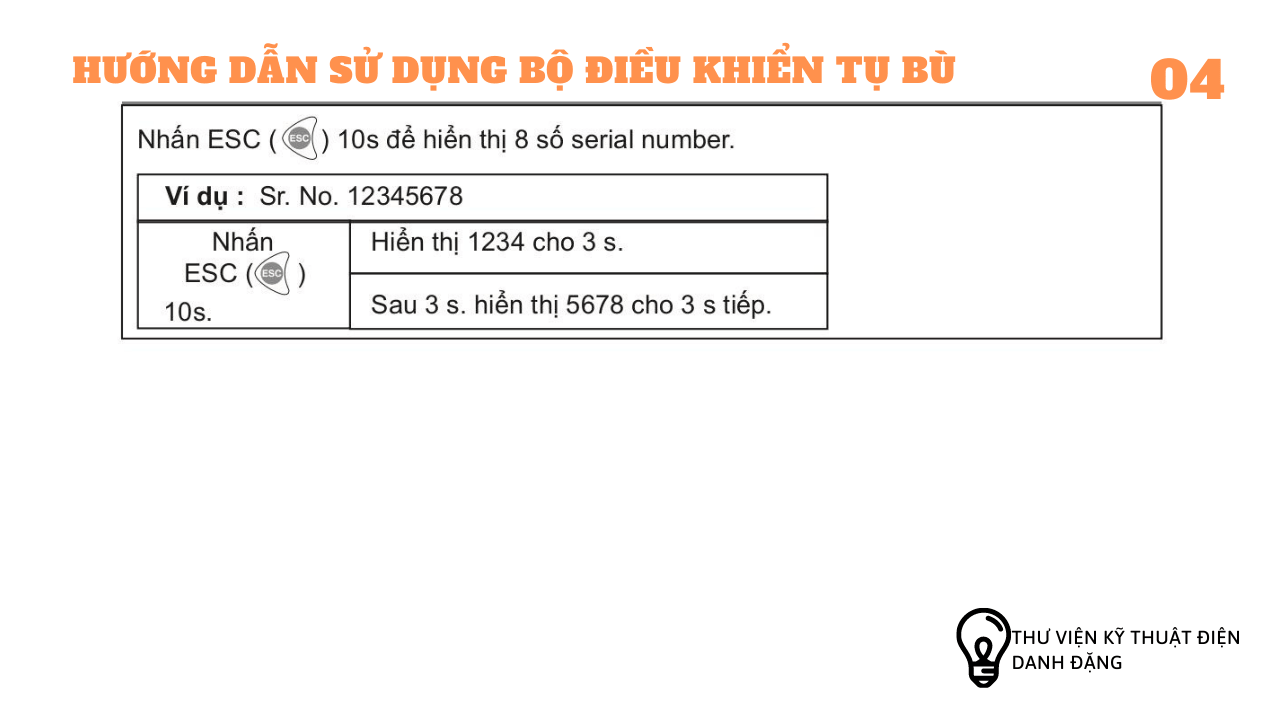

CACH TRA SO SERI CHỈ DẪN LED BỘ ĐIỀU KHIỂN TỤ BÙ

6. CẢNH BÁO AN TOÀN

Tất cả thông tin an toàn về việc sử dụng thiết bị. Phải được tuân thủ nghiêm ngặt để đảm bảo an toàn cho nhân viên cũng như thiết bị. Nếu không làm theo hướng dẫn của nhà cung cấp thì. Mọi vấn đề hư hại sẽ không được hỗ trợ.

7. CHÚ Ý ĐẤU DÂY

  1. Để phòng trường hợp nguy cơ bị điện giật, nguồn điện phải luôn được duy trì tắt khi sắp xếp lại hệ thống điện và không được chạm vào cầu đấu dây khi có điện cung cấp.
  2. Việc đấu dây phải thực hiện đúng theo sơ đồ. Phải chắc chắn rằng tất cả các dây phải được đấu nối chính xác.
  3. Sử dụng cầu đầu cos để đấu dây.
  4. Để loại bỏ nhiễu điện từ phải sử dụng dây có thông số chuẩn.
  5. Phải sử dụng dây dẫn 1.5mm chịu được dòng 5A.

8. HƯỚNG DẪN SỬ DỤNG

a) Manual (MANL - Chế độ bằng tay)

Người sử dụng bật tắt tằng tay các cấp tụ.

b) Rotational (ROTN)

Kiểu đóng cắt này tụ nào đóng trước sẽ được ngắt ra trước, thời gian ngắt ra và đóng lại sẽ được cài đặt phù hợp để đạt được HSCS mong muốn

c) Automatic switching (AUTO)

Bộ điều khiển tự động lựa chọn cấp tụ phù hợp để đóng vào hệ thống đảm bảo công suất phản kháng cần thiết để đạt được HSCS mong muốn

d)Linear switching (LINR)

Kiểu đóng cắt này tụ nào đóng trước sẽ được ngắt ra sau cùng, thời gian ngắt ra và đóng lại sẽ được cài đặt phù hợp để đạt được HSCS mong muốn

manual bộ điều khiển tụ bù

Note : Sự xuất hiện của các menu bóng mờ phụ thuộc vào việc lựa chọn các thông số khác.

9. CÀI ĐẶT CẤP 1

CÀI ĐẶT CẤP 1 BỘ ĐIỀU KHIỂN TỤ BÙ

*8 Relay : Áp dụng cho mã APFC147-108

12 Relay : Áp dụng cho mã APFC147-112

10. CÀI ĐẶT CẤP 2

CÀI ĐẶT CẤP 2 BỘ ĐIỀU KHIỂN TỤ BÙ

11. CÀI ĐẶT CẤP 3

cai dat cap 3 bo dieu khien tu bu

*Chỉ áp dụng cho APFC147-112

12. SƠ ĐỒ ĐẤU DÂY

sơ đồ đấu dây bộ điều khiển tụ bù

13.CÀI ĐẶT GÓC PHA

cài đặt góc pha bộ điều khiển tụ bù

14. VIDEO THAO TÁC

Hướng dẫn sử dụng bộ điều khiển tụ bù đến đây là hết. Cấn thêm thông tin về sản phẩm, quý khách hàng vui lòng liên hệ: 0907.641.525 (zalo)

​
